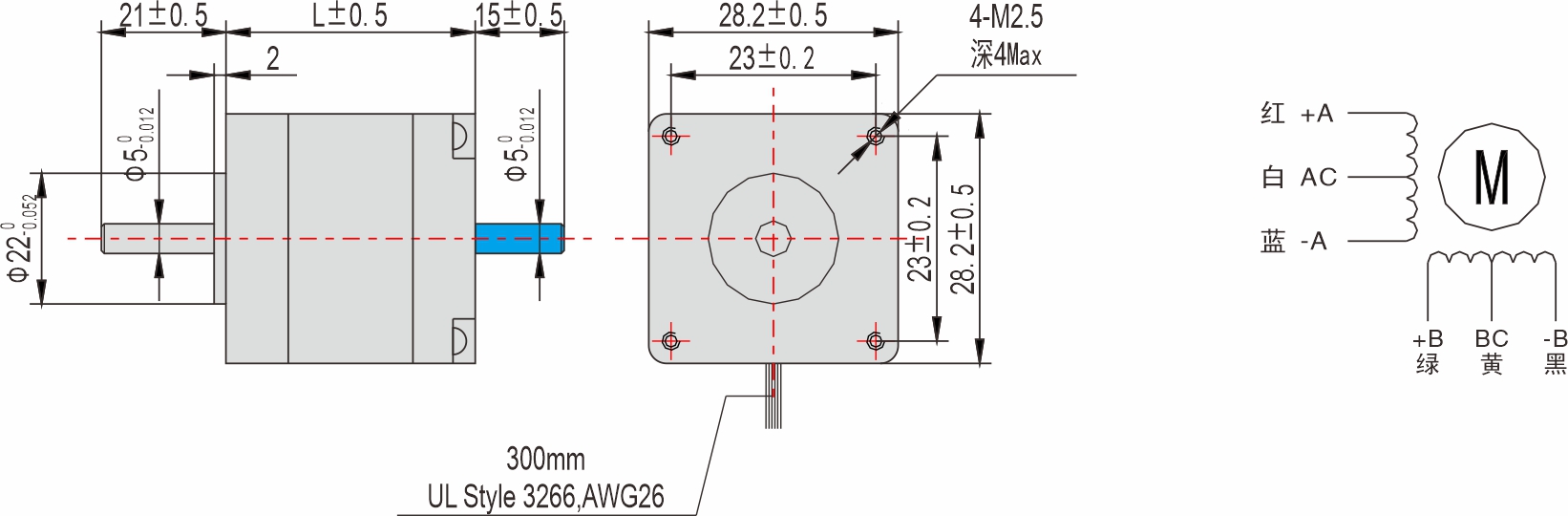

外形图(单极线圈)

※ 此外形图为双转轴产品，单转轴产品则无              部分的转轴；

※ 我们可以根据您的需求制定步进电机的电气参数，也可以增配偏心齿轮减速箱或行星减速箱、断电刹车、编码器等；

※ 步进电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证步进电机输出轴与负载的同心度。

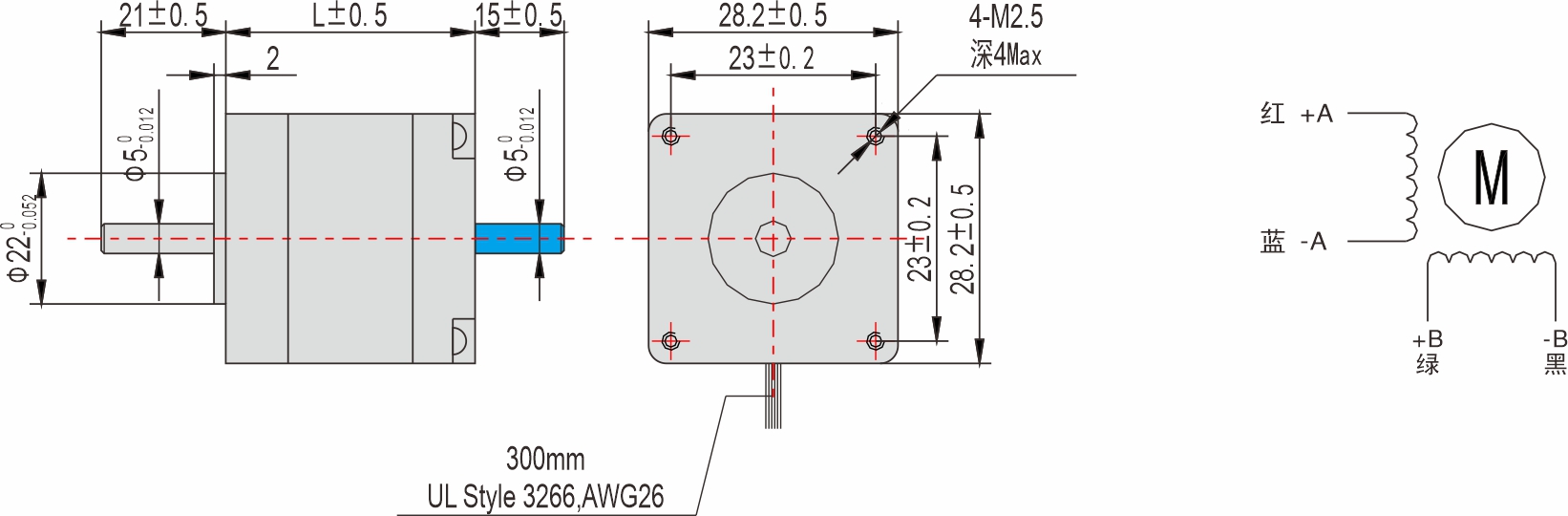

外形图(双极线圈)

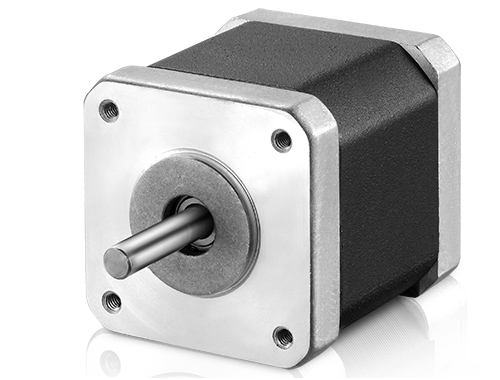

28mm 系列

型号		外形尺寸		重量(kg)
		L(mm)
YSD212-XXX		28		0.1
YSD213-XXX		34		0.11
YSD214-XXX		41		0.15
YSD215-XXX		51		0.2

技术参数(单极线圈)

步进电机型号		驱动器	流/相(A)	阻/相(Ω)	感/相(mH)	静力矩	引出线	g-cm2	Kg	L(mm)
YSD212-NA6	YSD212-NB6	SEA2D34 SEA2D44	0.67	4.2	1.77	0.3	6	6	0.1	28
YSD213-NA6	YSD213-NB6		0.67	5.8	2.5	0.45	6	9	0.11	34
YSD214-NA6	YSD214-NB6		0.67	7.5	3.6	0.6	6	12	0.15	41
YSD215-NA6	YSD215-NB6		0.67	8.2	4	0.8	6	18	0.2	51

技术参数(双极线圈)

步进电机型号		驱动器	流/相(A)	阻/相(Ω)	感/相(mH)	静力矩	引出线	g-cm2	Kg	L(mm)
YSD212-NA4	YSD212-NB4	SEA2M24 SEA2M34	0.67	4.7	4.7	0.45	4	6	0.1	28
YSD213-NA4	YSD213-NB4		0.67	6.2	6.2	0.6	4	8	0.11	34
YSD214-NA4	YSD214-NB4		0.67	7	6	0.8	4	12	0.15	41
YSD215-NA4	YSD215-NB4		0.67	9	7	1	4	18	0.2	51

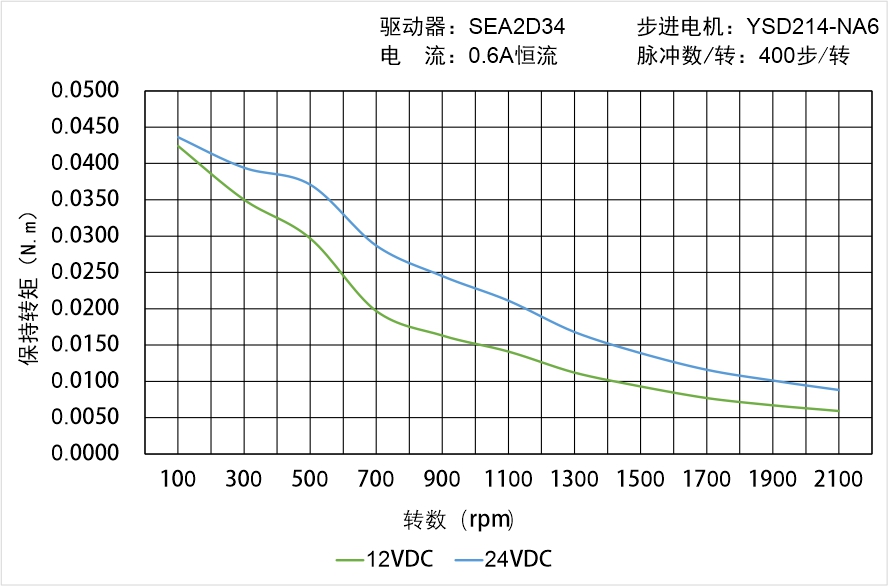

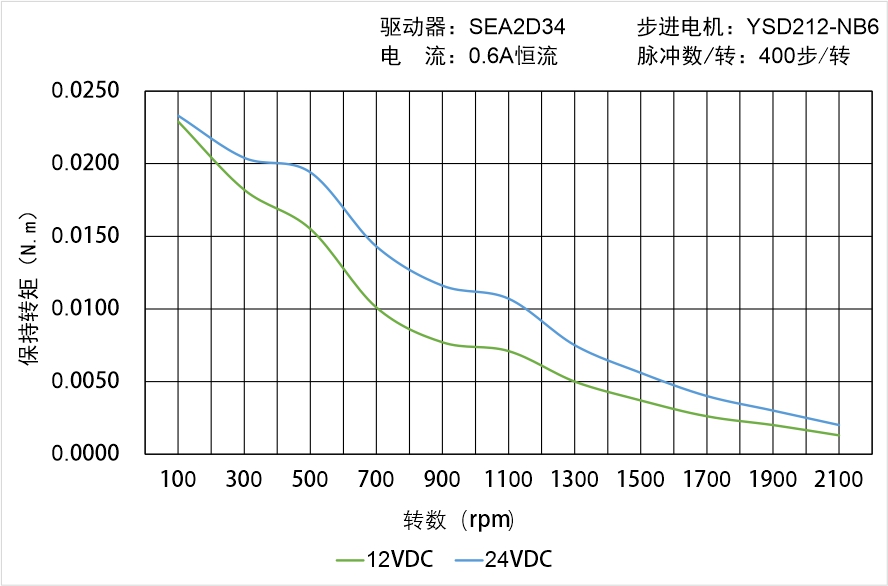

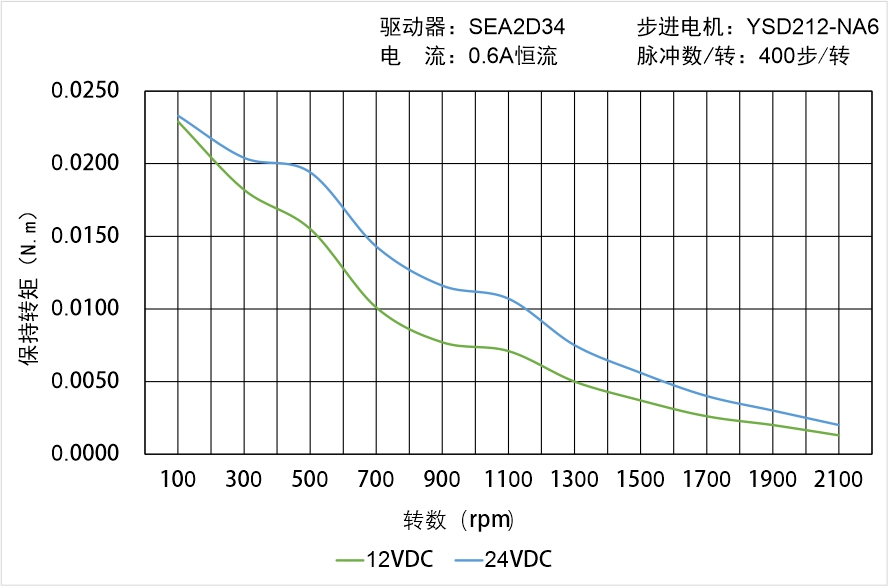

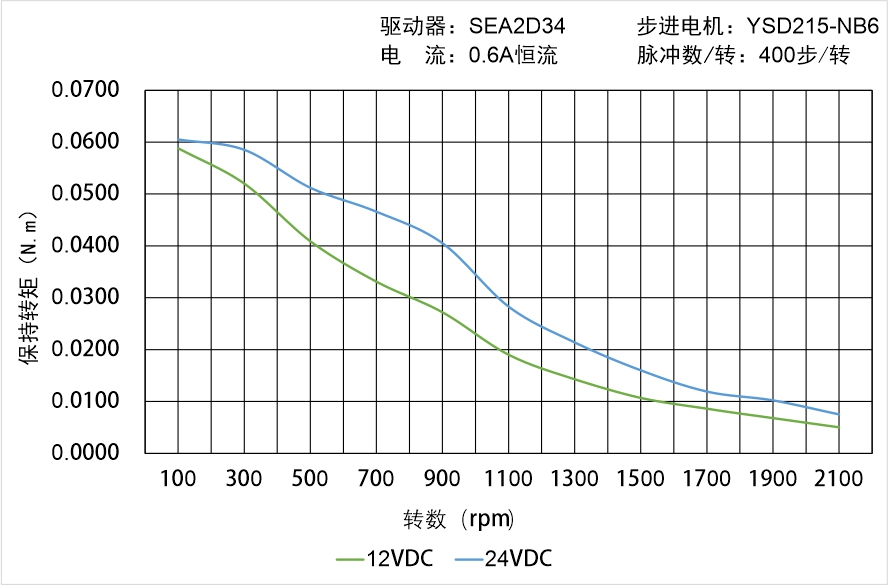

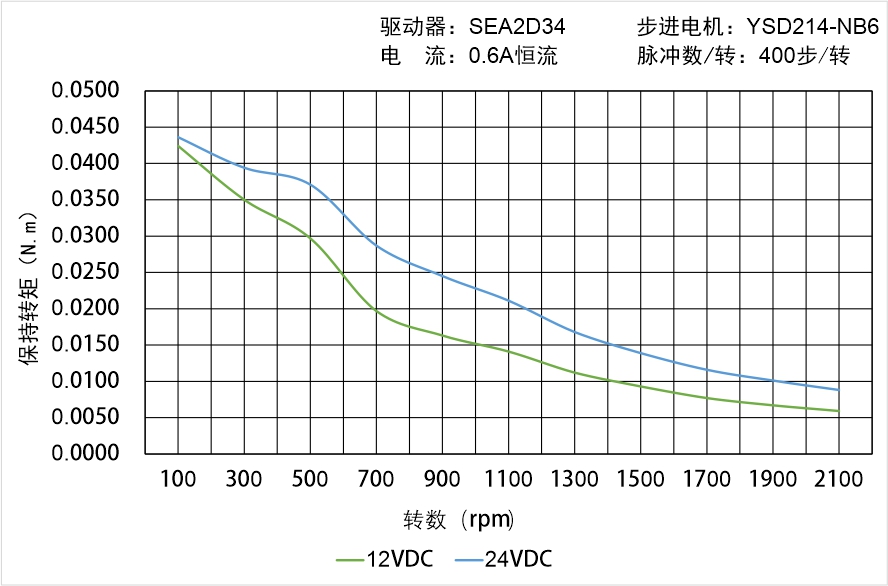

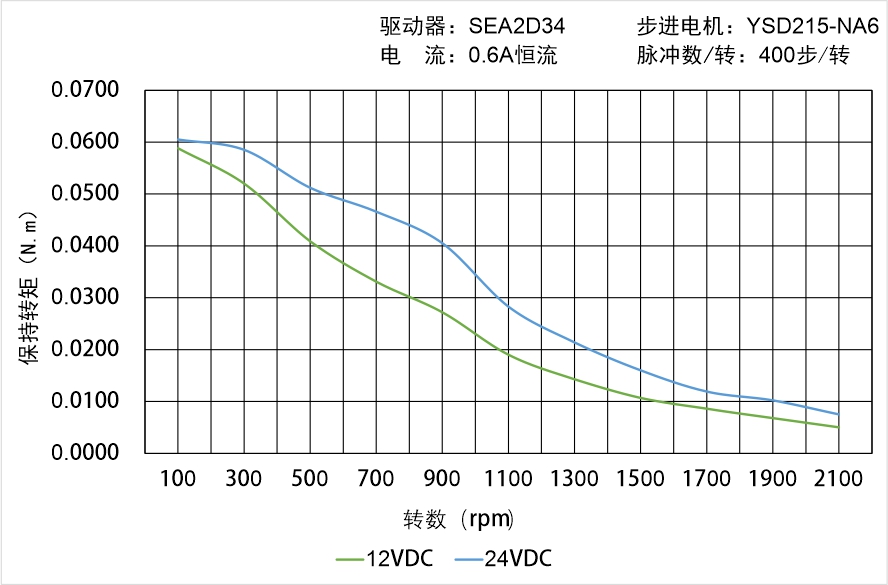

矩频曲线图(单极线圈)

※ 矩频曲线图是基于本公司测量条件的数据，条件发生变化时，矩频曲线图可能会发生变化。

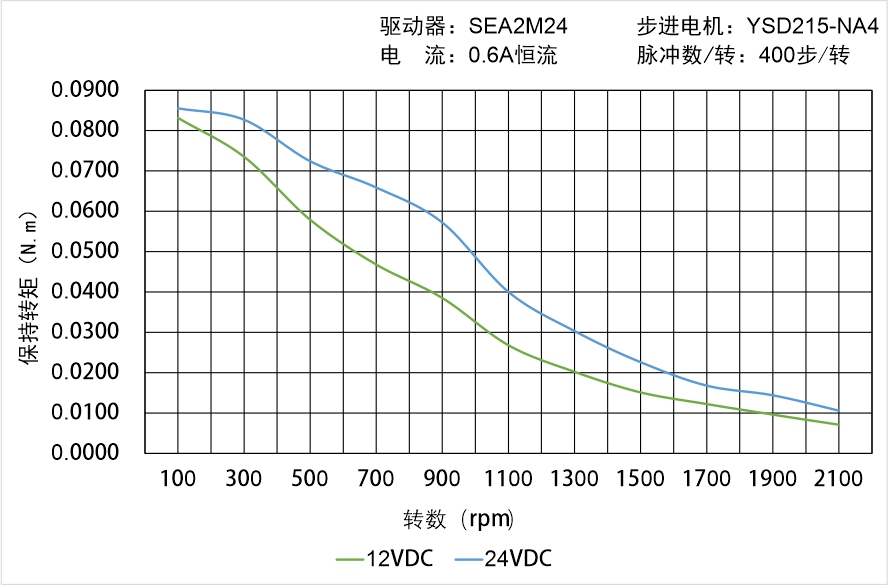

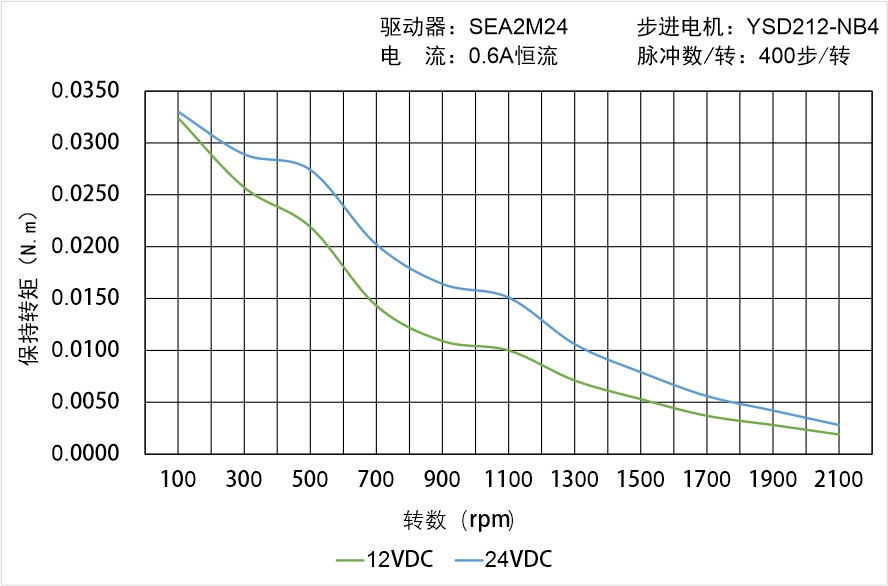

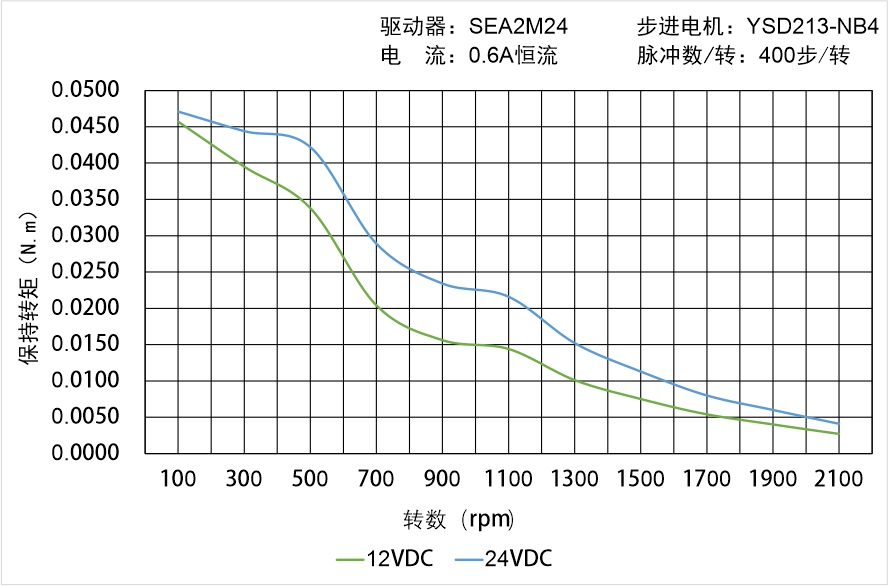

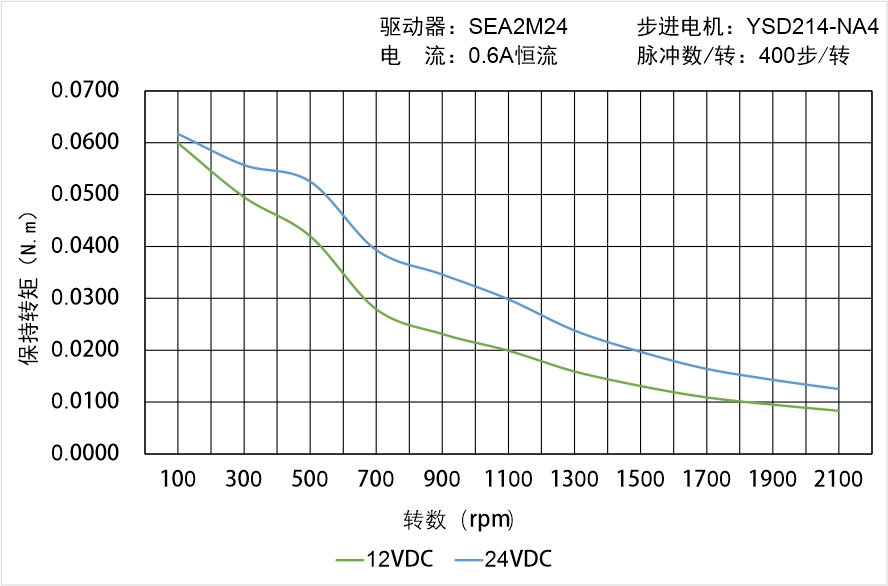

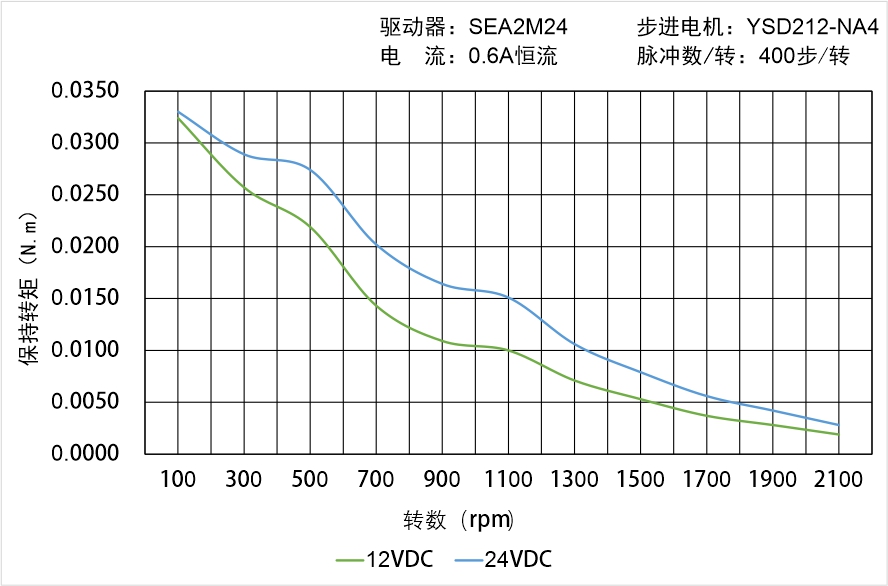

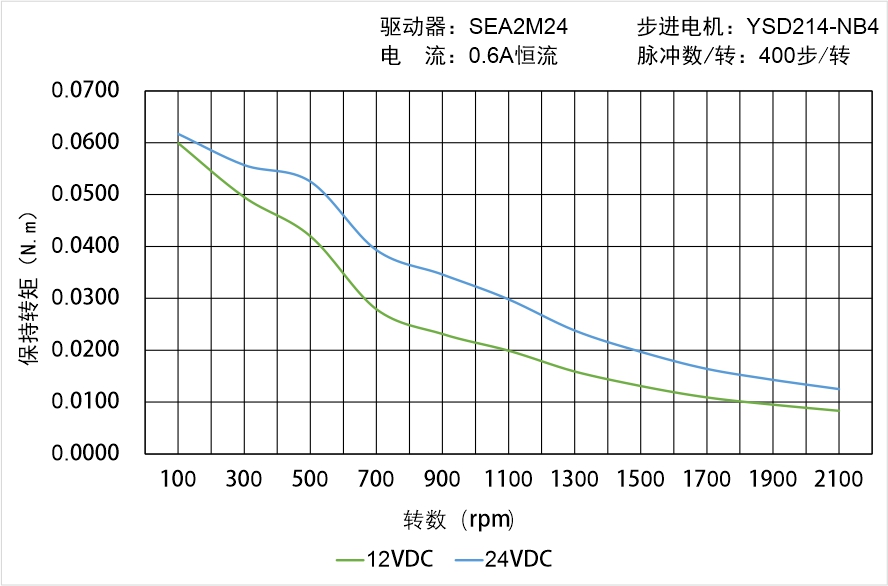

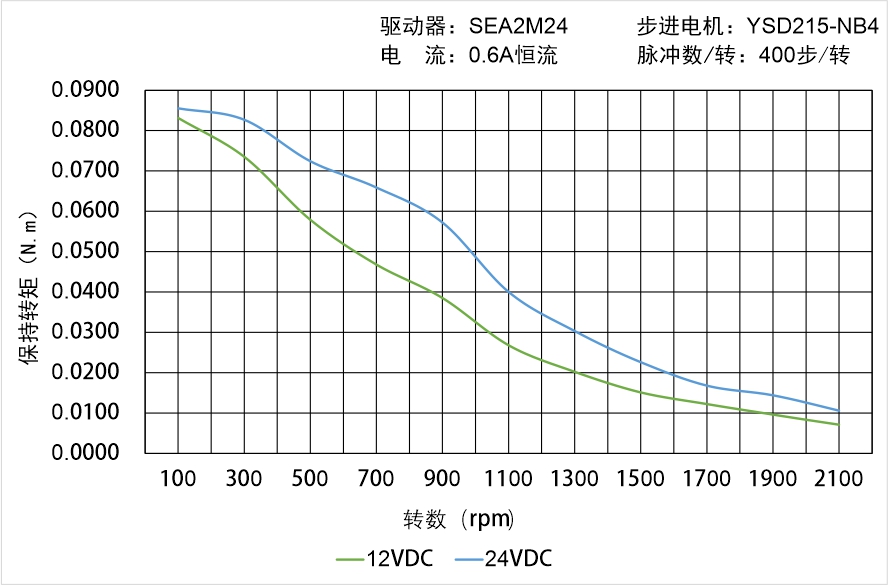

矩频曲线图(双极线圈)

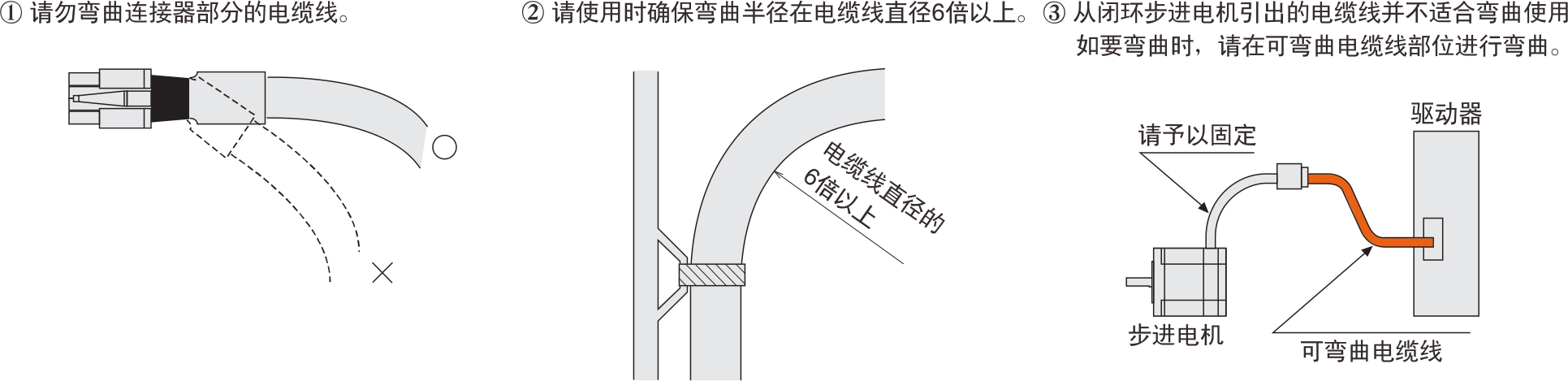

电缆线注意事项

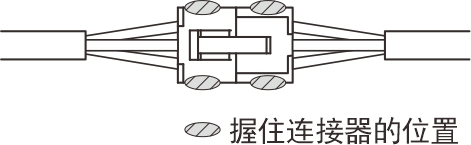

插拔连接器时，请务必握住连接器进行操作。如果拉住电缆线进行操作，可能会导致接触不良。		请勿弯曲连接器部分的电缆线，如果连接部或端子施加应力，可能会导致接触不良或断线。

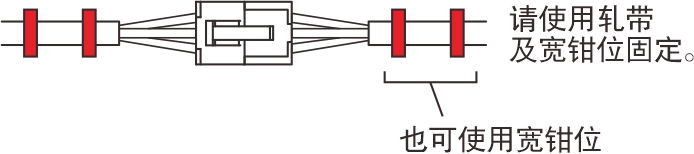

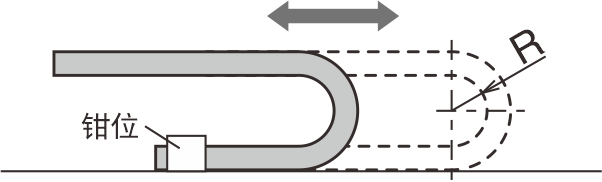

插入连接器时： 请握住连接器本体，笔直插入。如果倾斜插入，可能导致端子损坏或接触不良。		请使用适当的长度进行配线，以免电缆线移动时也不会被拉扯。此外，请确保弯曲半径R在电缆线直径6倍以上。

定制出轴方式

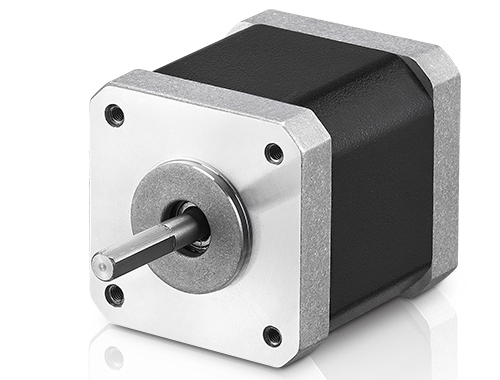

铣扁	键槽	多铣扁

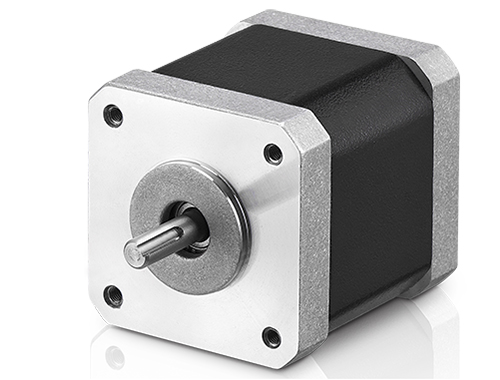

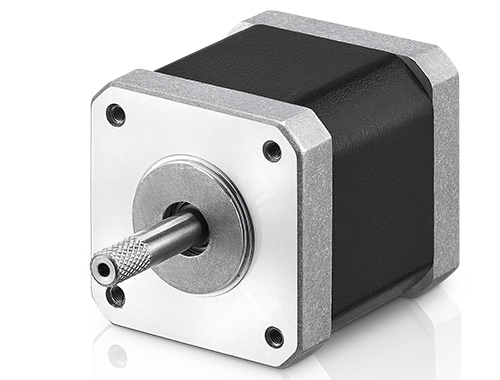

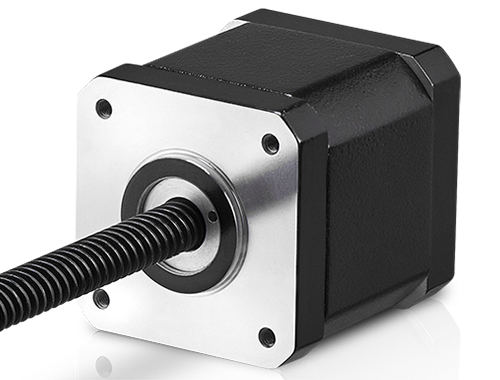

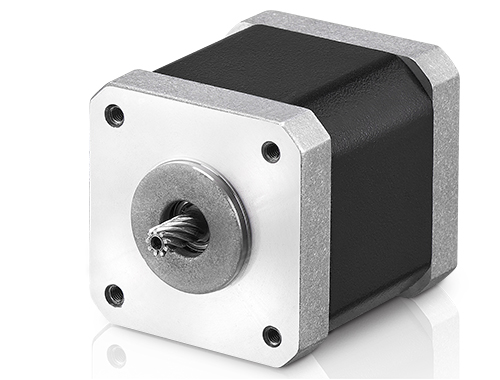

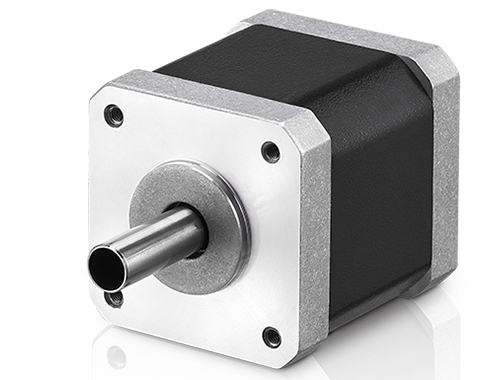

打孔	滚花	丝杆

技术参数(通用项目)

项目	规格
步距角精度	±5% (全步积，无负载)
电阻精度	±10%
电感精度	±20%
温升	最高80℃ (额定电流，2相通电)
环境温度	-20℃ ～ +50℃
绝缘电阻	最小100MΩ，500VDC
绝缘强度	500VAC/1分钟
绝缘等级	B 级 (130℃)
径向跳动	最大0.02mm (450g负载)
轴向跳动	最大0.08mm (450g负载)

应用领域

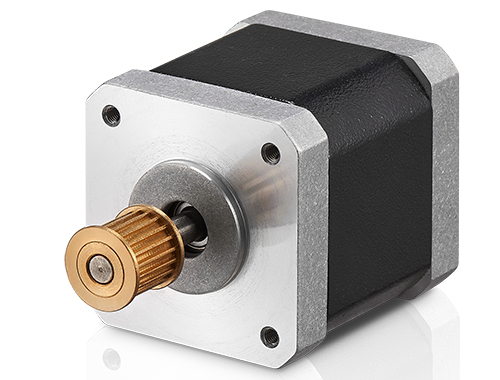

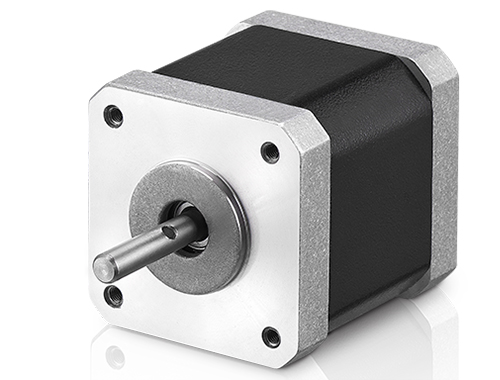

步进电机由于能精准控制位置、速度和角度，被广泛应用于各行各业，例如：安防监控、舞台灯光、金融设备、医疗器械、自动化办公、电子电工、工业机器人、智能家居等诸多领域。
